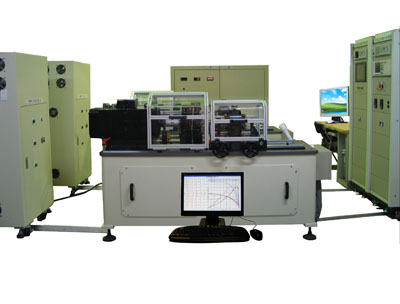

电机测功机

本系统是一套自动化扭力计，用来试验交流感应式马达或交流电源直流无刷马达特性，借由控制马达负载或马达转速快速地撷取电压、电流、输入功率及输出力矩、马达转速，再经由计算机快速演算出马达效率，作为开发马达时分析之重要依据。

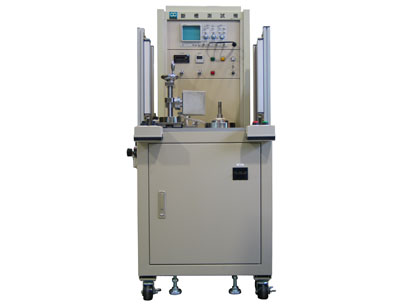

断槽测试仪

 功能：

1．  转子断槽判定检出

2．  转子实际槽数显示

3．  铜灌不良检出

4．  短路铜棒斜角不良及铜材质不良简易判定检出

 转子适用规格：

1．  转子长度：40~150mm

2．  转子外径：40~100mm

3．  转子内径：依客户需求

转子驱动连结方式：

1、有平衡块之转子采用平衡块驱动

2、一般转子采用叶片驱动

3、下拉扩展驱动

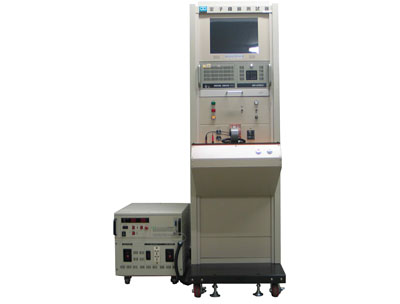

铁损测试仪

 测定范围

(1). 磁束密度：10,000~15,000GAUSS(测定表示0~19.99K.GAUSS)

(2). 磁化力容量：0~320AT(测定表示0~19.99AT/CM)

(3).铁   损：0~15W/KG(测定表示：0~19.99W/KG)

试料尺寸：

1、有效磁路长：16-40cm

2、有效截面积：12-150cm2

3、比重：7.65-7.85

测试频率：25-60Hz

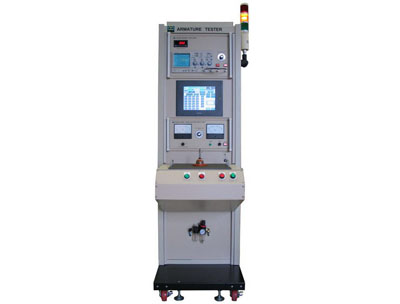

电枢自动测试仪

测试项目：

1、直流电阻测试

2、层间短路测试

3、绝缘电阻测试

4、交流耐压测试

设备规范：

1、直流电阻测试：

（1）测试范围

         a、1.0-999mΩ(分解能：0.1mΩ）

         b、1.000-9.999Ω(分解能：1mΩ）

         c、10.00-99.99Ω(分解能：10mΩ）

（2）精度：±0.5% of F.S.

2、层间短路测试

（1）测试电压范围：500-1500Vp-p

（2）精度：±0.5% of F.S.

3、交流耐压测试

（1）测试电压范围：AC100-1500V

（2）精度：±5% of F.S.

4、绝缘电阻测试

（1）测试电压：DC500V

（2）测试范围：0-100MΩ

（3）综合精度：±5% of F.S.

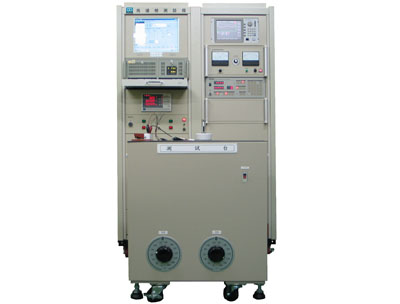

马达成品测试仪

测试项目：

1、直流电阻测试

2、层间短路测试

3、绝缘电阻测试

4、交流耐压测试

5、接地电阻测试

6、无载转速测试

7、转向测试

设备规范：

1、直流电阻测试：

（1）测试方法：四端子法量测（附20℃温度补偿）

（2）显示方式：4位式数字电表，精度±0.2% of F.S.

（3）测试范围：20.00Ω/200.0Ω/2000Ω三段选择

2、层间短路测试

（1）测试电压：0.1-3.0KVp-p

（2）精度：±0.5% of F.S.

3、交流耐压测试

（1）输出电压：0.5-5.0KV/step

（2）精度：±2% of setting+5V

（3）判定方法：量测泄漏电流高于设定上下限值时，警报信号输出

4、绝缘电阻测试

（1）输出电压：100-1000Vdc

（2）测试范围：1-9999MΩ

（3）综合精度：±(2% of setting+2counts)at 500-1000V,1-10000MΩ

（4）判定方法：量测绝缘电阻低于设定下限值时，警报信号输出

5、接地电阻测试

（1）输出电流：3.00-30.00A 精度：±2% of setting+2counts

（2）输出电压：3.00-8.00V 精度：±2% of setting+3counts

（3）量测范围：0-150mΩ（3-30A）

                            0-600mΩ（3-10A）

6、转向测试

（1）与无载运转测试合并测试

（2）以电子感应器检测，可做正/反转检测

定子线圈综合试验机

测试项目：

1、层间短路测试

2、绝缘电阻测试

3、交流耐压测试

4、线圈电阻测试

5、转向测试

设备规范：

1、层间短路测试：

（1）输出电压：0-3KV

（2）输出波形：上升时间1.2us

                            放电时间40us

（3）判别方式：以样品的振荡波形与测试品的振荡波形做比较，附有电压表可做上下限设定，以便于自动判定检出。

2、绝缘电阻测试

（1）测试电压：DC500V

（2）测试范围：0-1000MΩ

（3）测试精度：±3% F.S.

3、交流耐压测试

（1）输出电压：0-3KV

（2）容量：500VA

4、线圈电阻测试

（1）测试方法：以四端子法量测

（2）测试范围：0-999.9Ω

（3）综合精度：±0.2% ±1 digit

5、转向测试

（1）测试电压：AC 0-260V

（2）检出方式：以非接触式电磁检出，无需转子即可判定正、反转
