接触式手持转速表HT-3200
HT-3200是一款体积小、精度高的掌上型接触式转速计,接触被测物之旋转轴就可以在显示器上取得测试结果,搭配测速轮也可进行线速度（m/min、mm/s）量测内建缓存器,可储存10组测试数据,方便测试结果记录及确认
特点：
*测试范围：0.5r/min ~ 10,000r/min
【解 析 度：0.1r/min或1r/min】。
*手按测试开关时，测试数据每秒更新一次，可进行自动反复测量。
*考虑人体工学设计，体积小，方便手持及使用。
*搭配测速轮，可当速度计使用。
|
量测方式 |
接触式 |
|
显示器 |
5位数LCD显示器 (单一字符10.5-mm 高) |
|
量测时间 |
每秒自动更新一次 (更新时间 2秒 低量程 : 0.5 ~ 1.0 r/min)
每秒自动更新一次 (更新时间 2秒 高量程 : 5 ~ 10 r/min) |
|
转速量测范围 |
0.5 ~ 10,000 r/min (Lo : 0.5 ~ 2,000.0 r/min , Hi : 5 ~ 10,000 r/min) |
|
线速度量测范围 |
使用KS-200 (标配) : 0.05 ~ 1000.0 m/min
使用KS-100 (选配) : 0.5 ~ 10,000 mm/s |
|
量测精度 |
低 (Lo) 量程: 0.5 ~ 1249.9 r/min 误差 ±0.1 r/min
1250.0 ~ 2000.0 r/min 误差 ±0.2 r/min
高 (Hi) 量程: 5 ~ 10,000 r/min 误差 ±1 r/min |
|
记忆功能 |
可暂存10组数据 |
|
暂存功能 |
量测后数据保存30秒后自动关闭电源 |
|
电源警示 |
当电压低于3.3 V 时警示“LOW” |
|
量测范围警示 |
超出量测范围屏幕会显示 “ERROR” |
|
电源 |
4号电池 (1.5 V)
测量时间: 约 20 小时 (使用碱性电池 , 于 20ºC时) |
|
操作环境 |
0 ~ +40ºC |
|
储藏环境 |
-20 ~ +55ºC |
|
外观尺寸 |
63 (W) x 172 (L) x 38.5 (D) mm |
|
重量 |
约 200 g (含电池) |
|
附件 |
- 转速量测接头: (KS-300) 2 只
(可将一个储藏于电池背盖内)
- 速度量测接头 (KS-200, m/min) 1 只
(可储藏于电池背盖内)
- 4号电池 x 3
- 使用手册 x 1
|
非接触式手持测速表HT-4200
HT-4200是一款体积小、精度高、量测范围广的掌上型非接触式转速计在被测物上贴反射片,将HT-4200对准反射片就可直接将转速测出
测试范围【30 ~ 50,000r/min】,内建缓存器,可储存10组测试数据,
另外,如果在被测物上多贴反射片,最低转速可由30r/min以下开始测试如贴8个反射片,则可以由4r/min开始测试
|
量测方式 |
红外线反射 |
|
量测距离 |
20 ~ 300 mm |
|
显示器 |
5位数 LCD显示器 (单一字符10.5-mm 高) , 量测单位 (r/min) |
|
量测时间 |
每秒自动更新一次 (当速度低于60 r/min 则改为2秒更新一次) |
|
量测范围 |
量测单位: 1 r/min
增加反射片可量测低转速
|
Measurement speed |
Number of reflective marks |
|
30 ~ 50,000 r/min |
1 |
|
15 ~ 25,000 r/min |
2 |
|
10 ~ 16,667 r/min |
3 |
|
8 ~ 12,500 r/min |
4 |
|
5 ~ 8,333 r/min |
6 |
|
4 ~ 6,250 r/min |
8 |
|
|
量测精度 (使用1片反光片时) |
30 ~ 12,499 r/min : 误差 ±1 r/min
12,500 ~ 24,999 r/min : 误差 ±2 r/min
25,000 ~ 50,000 r/min : 误差 ±4 r/min |
|
脉冲数设定 |
增加反光片可测量较低转速之物品。
可区分为 : 1, 2, 3, 4, 6, 8 P/R |
|
记忆功能 |
可暂存10组数据 |
|
暂存功能 |
量测后数据保存30秒后自动关闭电源 |
|
电源警示 |
当电压低于 3.3 V 时警示“LOW” |
|
量测范围警示 |
超出量测范围时警示 “ERROR” |
|
电源 |
测量时间 : 约 20 小时 (使用碱性电池 , 于 20ºC 时) |
|
使用环境 |
0 ~ +40ºC |
|
储藏环境 |
-10 ~ +55ºC |
|
外观尺寸 |
62 (W) x 129 (L) x 26.4 (D) mm |
|
重量 |
约 130 g (含电池) |
|
附件 |
- 反射片一张 (252个)
- 4号电池 x 3
- 使用手册 x 1
|
接触非接触两用型手持测速表HT-5500
HT-5500是一款掌上型接触/非接触式两用式转速计,本身具备脉冲输出及模拟电压输出功能,测试范围【6 ~ 99,999r/min】,内建缓存器,可储存 20组测试数据
测试功能:转速(r/min、r/s)、线速度(m/min、mm/s)、计数功能、周期(ms)
特点：
|
量测方式 |
非接触式(可见光反射) ; 接触式 (使用接触头) |
|
量测单位 |
r/min, r/s (转速)
m/min (线速度)
ms (周期)
COUNT (累加) |
|
量测范围 |
|
|
非接触式 |
接触式 |
|
r/min (高量程) |
6 ~ 99999 |
6 ~ 20000 |
|
r/min (低量程) |
6.0 ~ 600.0 |
6.0 ~ 600.0 |
|
r/s |
0.10 ~ 999.99 r/s |
0.10 ~ 400.00 r/s |
|
m/min |
0.6 ~ 9999.9 m/min |
0.6 ~ 400.0 m/min |
|
COUNT |
0 ~ 99999 COUNT |
0 ~ 99999 COUNT |
|
ms |
0.6 ~ 9999.9 ms |
2.5 ~ 9999.9 ms |
|
|
非接触式测量离 |
20 ~ 300 mm |
|
显示器 |
5位数LED显示器 , 提供背光 |
|
量测时间 |
一秒 , 在一个周期内 (当被测转速降至 60 r/min以下时 , 最大测量时间为周期的二倍) |
|
更新时间 |
约 一 秒 |
|
量测精度 |
显示值* x (±0.02%) ± 1
* 显示值为整数
|
Note: |
▉ |
线速度的测量精度由被测物的转速所决定 |
|
|
▉ |
上述量测精度为非接触式 , 且不包括量测时手抖动的误差 , 当量测方式为接触式时 , 量测头打滑也将影响结果 |
|
|
峰值锁定功能 |
最大值 (MAX) 和最小值 (MIN) |
|
记忆功能 |
最多可储存20组数据 |
|
量测范围警示 |
超出量测范围时警示 “ERROR” |
|
转速上限警示 |
可设定转速上限 , 当超过设定值时会警示 ( ↑ ) |
|
线速度计算 |
• 根据预设被测物的直径与量测出的转速可计算出线速度(非接触式)
• 使用 KS-100/200 量测环(接触式) |
|
累计功能 |
可以累加输入脉冲 |
|
圆周量测功能 |
量测输入脉冲周期 (当输入脉冲周期低于一秒时 , 取平均值) |
|
模拟输出 |
输出电压 : 0 ~ 1 V/0 ~ F.S. (F.S. 可任意设定)
转换方式 : 10-bit D/A 转换
线性 : ±1%/F.S.
输出更新时间 : 小于 50 ms 每圈
温度稳定性 : ±0.05%/FS/°C (量程 & 零点)
设定误差 : ±0.5%/F.S.
负载阻抗 : 100 kΩ 以上 |
|
脉冲输出 |
输出电压 : Hi 电压 = +4.5 V 以上 , Lo 电压 = +0.5 V 以下
输出逻辑 : 正逻辑
负载阻抗 : 100 kΩ 以上 |
|
操作环境 |
0 ~ 40°C |
|
储存环境 |
-10 ~ 50°C |
|
电源 |
4电池或AC整流器 (PB-7080 选配) |
|
电池寿命 |
32 小时以上 (关闭背光)
8 小时以上 (开启背光) |
|
电源警示 |
当电压低于4.4 V 时警示“LOW” |
|
外部尺寸 |
180.5 (W) X 47.5 (H) X 66 (D) mm
237.2 (W) X 47.5 (H) X 66 (D) mm (含整流器) |
|
重量(含电池) |
约 267 g
约 329 g (含整流器) |
|
附件 |
转接头 (HT-0502) x 1
转速量测接头 (KS-300) x 1
圆周测速环 (KS-200) x 1
反光片 (一个12 × 12mm 为正方形 ; 共 25 个) 1 张
4号电池 x 4
手提箱 x 1 |
|
外围商品
(选配件) |
- AX-501 BNC接头输出讯号线 (2公尺 长) , 可使用模拟或脉冲输出
- HT-0522 磁性架 + HT-0521A 夹具
- LA-0203A 三脚架 (与HT-0522搭配使用)
- PB-7080 AC 整流器 (100 ~ 240 VAC)
- HT-0502 接触式转接头
- KS-100 圆周环 (mm/s)
- KS-200 圆周环 (m/min)
- KS-300 接触头 (转速量测用)
- KS-700 延长接头 (连接于KS-300与本体)
- HT-011 反射片 (10 张/包)
|

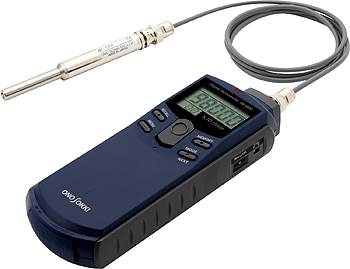

超高转速HR-6800
HR-6800是一款掌上型非接触式超高转速计,最高可测试999,990r/min
适用于纺织纤维设备及牙科工具等超高转速测试需求,只需将磁感式
转速检出器(MP-5350)靠近旋转体,就可以直接测出转速
内建缓存器,可储存20组测试数据,并具备脉冲及模拟电压输出功能
|
量测对象 |
牙科用旋转用具 , 纺织用旋转用具 , 高转速机械用具
注意: 量测目标必须有磁性
|
|
显示器 |
5位数LCD显示器 , 提供背光 |
|
量测时间 |
50 ms + 输入讯号10个周期以内 |
|
显示更新时间 |
约 1 秒 或 0.5 秒 (可选择) |
|
量测单位 |
10 r/min (转速) |
|
量测范围 |
|
Selected type |
范围 |
转速范围 |
|
Type A |
Hi |
10,000 ~ 999,990 r/min |
|
Lo |
100 ~ 50,000 r/min |
|
Type B |
- |
200,000 ~ 999,990 r/min |
注意: 脉冲设定为 “1”. |
|
量测精度 |
显示值 x ( ± 0.02 %) ± 1 count |
|
峰值锁定 |
最大值 (MAX) , 和最小值 (MIN) |
|
记忆功能 |
最多可储存20组数据 |
|
量测范围警示 |
超出量测范围时警示“ERROR” |
|
转速上限警示 |
可设定转速上限 , 当超过设定值时会警示( ↑ ) |
|
模拟输出 |
相对显示转速值
输出电压: 0 ~ 1V / 0 ~ F.S. (F.S. 可以任意设定)
输出更新时间: Within 50 ms + the time required for 10 input signal cycles |
|
显示器输出 |
传感器以显示器用模拟输出(可切换为脉冲输出) |
|
脉冲输出 |
每个讯号为一个脉冲
输出电压: Hi 量程 ; 4.5 V 以上
Lo 量程 ; 0.5 V 以下 |
|
电源 |
使用4号电池 (1.5 V) 或 AC 整流器 (PB-7080 , 选配) |
|
电池寿命 |
约 13 小时 (关闭背光)
约 8 小时 (开启背光)
(使用碱性电 于 20ºC 下) |
|
操作环境 |
0 ~ +40ºC |
|
储存环境 |
-10 ~ +50ºC |
|
外观尺寸 |
66 (W) x 189.5 (L) x 47.5 (D) mm |
|
重量 |
约 280 g (含电池) |
|
附件 |
- 4号电池 x 4
- 三脚架 (MI-0301) x 1
- 手提箱 x 1
|
高性能FFT型手持测速仪FT-7200
FT-7200是一款运用FFT(快速傅立叶转换)原理的掌上型多功能转速计
利用各种旋转机械所产生的噪音、振动、或磁力线变化信号进行测试
针对加速度规及噪音计的复杂信号,也能提取相当于转速频率的成分
进行运算,显示转速,最适合用于旋转轴内藏之产品转速测试,如压缩机、帮浦等
特点：
*采用傅立叶转换原理(FFT)的掌上型转速计。
*可以利用振动或噪音信号进行转速测试,用于旋转轴内藏产品的转速测试。
*配置模拟电压输出及转速平均计算功能。
*大型背光液晶显示屏。
|
相容的传感器 |
|
引擎转速 |
OM-1200、IP-292、IP-296、IP-3000A、IP-3100 |
|
震动 |
VP-202、VP-1220、NP-2000 系列、NP-3000 系列 |
|
声音 |
麦克风：MI-1233, MI-1431
麦克风放大器：MI-3110 |
* NP-2000 系列加速规需搭配放大器 |
|
电压准位 |
5V ：最大 ±5V
0.5V ：最大 ±0.5V
0.05V ：最大 ±0.05V |
|
输入连接器 |
CO2（BNC） |
|
运算方式 |
傅利叶转换 (FFT) 方式计算 |
|
量测时间 |
250ms 以内 |
|
输入频率范围 |
2000Hz range：30Hz ~ 2000Hz
500Hz range：7.5Hz ~ 500Hz
250Hz range：3.75Hz ~ 250Hz |
|
量测单位 |
r/min (转速) |
|
量测精度 |
±2 x 转速分辨率 (r/min)
* 转速的精度依具频率范围设定计算 |
|
最小转速分辨率 |
频率范围 (Hz) ÷ 6400 x 60 ÷ 脉冲数 (P/R)
* 当转速为加速度或减速度时分辨率较差
6400 = 200 lines x 32 |
|
