SE-1200
SE-1200掌上型汽油引擎转速计,只要将检测部前端靠近引擎点火线圈、就可以将引擎转速测出,数字显示及非接触测试方式,不论点火方式如何,只要利用P/R切换开关,就能用于各种汽油引擎转速测量
特点：
*利用非接触方式进行引擎转速测试，使用简单及安全。
*测试范围广，可由1r/min开始测试。
*透过汽缸数/冲程数的设定，适用于多种汽油引擎测试。
|
检测方式 |
检测点火火花塞的放电噪声 |
|
检测距离 |
30 ～ 200 mm |
|
被检测对象 |
高压点火线（点火线圈） |
|
量 程 |
|
二冲程 |
四冲程 |
转速 |
|
- |
1缸 |
100～20000r/min |
|
1缸 |
2缸 |
100～20000r/min |
|
- |
3缸 |
100～20000r/min |
|
2缸 |
4缸 |
100～20000r/min |
|
- |
5缸 |
100～20000r/min |
|
3缸 |
6缸 |
100～20000r/min |
|
4缸 |
8缸 |
100～15000r/min |
|
- |
12缸 |
100～10000/rmin |
|
|
测量精度 |
100～12,499r/min±1r/min
12,500～20,000r/min±2r/min |

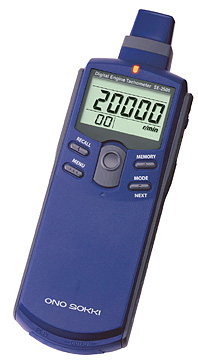

SE-2500
1.内建记忆功能可储存20组数据
2.有三组不同的输出模式可供选择
(1)模拟数据输出
(2)显示器波形显示
(3)脉冲讯号同步输出
3.LCD屏幕可显示5位数(有背光)
4.使用非接触式量测可量测10~200mm，采外部传感器（IP-2800）可将量测距离延长至一公尺
5.可使用三脚架将其固定以利量测
6.量测单位可选择 1 r/min 或 0.01 r/s
|
量范围 |
|
2冲程 |
4冲程 |
测量范围 |
|
- |
单缸发动机 |
120～20000r/min |
|
单缸发动机 |
双缸发动机 |
120～20000r/min |
|
- |
3缸发动机 |
120～20000r/min |
|
双缸发动机 |
4缸发动机 |
120～20000r/min |
|
- |
5缸发动机 |
120～20000r/min |
|
3缸发动机 |
6缸发动机 |
120～15000r/min |
|
4缸发动机 |
8缸发动机 |
120～12000r/min |
|
- |
10缸发动机 |
120～10000r/min |
|
- |
12缸发动机 |
120～8000r/min |
*若单位为r/s时，可用上述r/min的指标除以60来求得 |
|
测量精度 |
显示值＊×（±0.02%）± 1位（＊显示值为不带小数点的计数值。） |
|
测量方式 |
电磁感应方式 |
|
测量间距 |
10～200mm |
|
测量部位 |
点火线圈 |

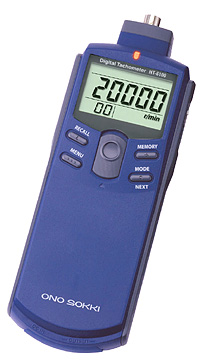

HT-6200
HT-6200是专门针对汽油引擎及一般旋转物体转速测试设计的,将显示及测试转换器结合一体,利用一般干电池就能驱动的多任务能转速计,依据不同的测试物及测试情况,搭配本公司IP-292/296/3000及OM-200转速检出器可轻易的将引擎或旋转体转速量测出来,内建内存,可储存20个测试数据供使用者进行事后分析
可测试项目包含转速(r/min、r/s)、累计转速(记数值)、周期(ms),并提供模拟电压及脉冲输出可供其它仪器设备应用
特点：
*体积小、携带方便，适用本公司多种转速检出器
IP-292/296/3000(点火线圈)、OM-1200(电磁式检出器)
*内建内存，可储存20比测试数据。
*输入旋转体直径，可进行线速度量测。
*提供模拟电压及脉冲输出。
|
被测对象物 |
汽油机引擎：点火线圈、点火线圈的初/次级导线、 ECU 转速脉冲信号 (5VDC系统)
一般旋转物体 |
|
测量单位 |
r/min(转速)(当选择 IP-292、IP-296、IP-3000、OM-200时)
r/min(转速)、r/s(转速)、m/min(圆周线速度)、ms(周期)、COUNT(累计数)
(当选择带TTL信号输出的传感器时) |
|
测量范围 |
|
|
IP-292、IP-296、IP-3000、OM-200 |
带TTL信号输出的传感器 |
|
r/min |
120 ～ 20000 |
100 ～ 99999 |
|
r/s |
- |
1.66～99999 |
|
m/min |
- |
0.3 ～ 99999 |
|
COUNT |
- |
0 ～ 99999 |
|
ms |
- |
0.6～ 300.0 |
＊ 每转脉冲数从 ( 0.5 ～ 200.0 ) 可任意设定 |
|
测量精度 |
显示值＊×（±0.02%）± 1位
(* 显示值为不带小数点的计数值。但圆周线速度的精度取决于转速的精度) |

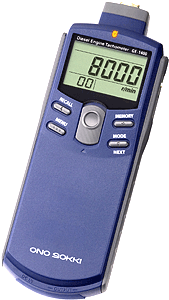

柴油发动机测速仪GE-1400
GE-1400是专门为4冲程柴油引擎转速测试设计而成的掌上型柴油引擎
只要搭配本公司CP-044转速检出器,夹于柴油喷油管上,就可以直接将引擎
转速测试出来,并提供模拟电压及脉冲输出,可供其它仪器设备使用
特点：
*体积小、重量轻、方便携带。
*内建内存，可储存20笔测试数据。
*提供模拟电压及脉冲输出功能。
*具备背光照明功能，在光线不足的地方也能读取数据。
|
测量对象 |
4冲程柴油发动机 |
|
传感方式 |
检测燃油喷射时在燃油管内所产生脉动信号 |
|
适配传感器 |
CP-044(选购件) |
|
运算方式 |
周期运算方式 |
|
测量间隔 |
1秒+1周期以内 |
|
显示器 |
5位液晶显示，带背景照明 (字高：10.2mm) |
|
显示刷新时间间隔 |
1 ± 0.2s |
|
显示单位 |
r/min、r/s |
|
测量范围 |
400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得) |
|
测量精度 |
显示值(*) × (±0.02%) ± 1位
(*显示值为不带小数点的计数值。) |
CT-6520B
CT-6520B汽柴油引擎转速计(柴油引擎测试时需搭配VP-202检出器),依据汽缸数及冲程数搭配本公司转速检出器,可以在引擎室内轻易的将转速测出提供两组转速上限设定搭配本身继电器输出,可进行测试监控
提供模拟电压输出,方便使用者搭配记录器或其它系统使用
特点：
*采用大型LED显示。
*提供BCD码输出、模拟电压输出及脉冲输出。
*对转速很低的脉冲信号也能直接测试转速。
*电源需求可使用AC100~240或DC12V。
|
适配传感器 |
IP-292、IP-296、IP-3000、VP-202、VP-201、OM-200、MP-910、MP-981、LG-916、带TTL电平输出的传感器 |
|
测量范围 |
400 ～ 20,000 r/min |
|
输入脉冲频率选择 |
0.5～199.5P/R: 根据传感不同，频率间隔可从0.5P/R 档起任意选择 |
|
显示方式 |
5位LED显示(绿色)(但显示值最大不超过20,000 r/min) |
|
测量时间 |
1 秒 |
|
显示精度 |
±0.02 ％ / F.S.、F.S.±1计数以内(400～20,000 r/min) |
|
输入端子 |
BNC 插座及 R03-PB6M 接插件 |
|
脉冲输出 |
1P/R、60P/R(与输入信号不同步)，以及输入信号的整形波输出(BNC插座、TTL电平) |
|
数字输出 |
5位 BCD 码输出、TTL电平 (适配接插件57-30500) |
|
模拟输出 |
电压输出：0～10 V / 0～20,000 r/min，负载阻抗大于 1kΩ(标准配置)
电流输出：0～20 mA / 0～20,000 r/min，负载阻抗小于 100Ω(选购件，需改造)
(注)电压输出或电流输出，只能两者选一，不能同时兼得。 (适配接插件BNC) |
|
输出控制触点 |
发动机启动：1～99 × 100 r/min
发动机过速：1～199 × 100 r/min
判别时间间隔：每隔100ms判断一次
＜转移触点＞
触点容量：AC240V / 2A、DC 30V/2A，阻抗负载 |
|
传感器用电源 |
DC 12 V ± 0.6 V(100 mA) |

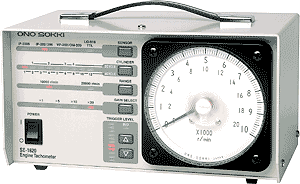

车载和台架试验两用型SE-1620
能对应各种本公司点火脉冲转速检出器,只要一接上就能测试出汽油引擎转速量测范围比原机型高一倍,可达20000r/min,输入端及输出端采用隔离设计,所以能输出高质量、抗干扰性佳、稳定性好的模拟电压及脉冲输出信号
特点：
*可以测试任何汽柴油引擎及5V脉冲转速信号。
*测试范围达20000r/min。
*利用输入信号灵敏度的选择及调整，使输入信号根据不同的点火系统及
检出器达到******程度。
*采用100mm广角模拟表头，视角宽广，便于读取数据。
*电源需求采用DC12V或24V，方便客户车载测试。
*提供模拟电压及脉冲信号输出。
|
输入
|
测量范围 |
|
■2冲程 |
|
|
单缸、双缸： |
500 ～ 20,000 r/min |
|
3缸： |
500 ～ 16,000 r/min |
|
4缸： |
500 ～ 12,000 r/min |
|
|
|
|
■4冲程 |
|
|
1 ～ 5缸： |
500 ～ 20,000r/min |
|
6缸： |
500 ～ 16,000r/min |
|
8缸： |
500 ～ 12,000r/min |
|
10缸： |
500 ～ 10,000r/min |
|
12缸： |
500 ～ 8,000r/min |
|
|
输入接插件 |
传感器输入端：BNC插座
TTL电平输入端：6芯插座(R03RB6F、外部供电：12V/100 mA) |
|
输入增益选择 |
有1、5、10、20倍4档供选择 |
|
显示器 |
100 mm见方的广角表头(精度为1.5级) |
|
表盘刻度 |
0 ～10,000 r/min 和 0 ～20,000 r/min 的两重刻度 |
|
模拟输出 |
输出电压 |
0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min) |
|
输出电压精度(温度漂移) |
零点漂移：± 0.2 % / F.S.（25℃）
满量程漂移：± 0.3 % / F.S.（25℃） |
|
线性度 |
小于±0.2 % / F.S. |
|
交流雯波系数 |
小于250 mVp-p (当转速为500 r/min时) |
|
输出组抗 |
小于1 Ω (25℃) |
|
频率相应 |
约 20 ms |
|
负载阻抗 |
大于10 kΩ |
|
脉冲输出 |
输出波形 |
矩形波：脉宽约2 ms(输入信号为曲轴每转两圈输出1个脉冲) |
|
输出电压 |
Hi：约 4.5 V、Lo： 约 0.5 V |
|
负载阻抗 |
大于50 kΩ |

IP-292/IP-296 OM-1200
IP-3000
|
