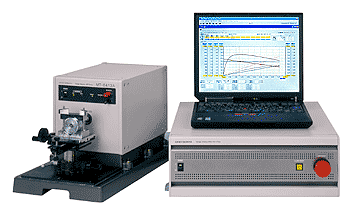

微小马达特性测试系统TS-7700
TS-7700交直流微小马达扭力测试系统应用Windows窗口操作接口，搭配多种
MT系列扭力检出器，可同时测试马达扭力、转速、电压、电流并透过计算功能
取得马达效率,更近ㄧ步的的将T-N测试曲线描绘出来
所有数据皆可储存于计算机内部并用于EXCEL等市售统计绘图软件
特点:
*测试精度高±0.2% F.S。
*可实行全程自动量测取值或手动连续测试。
(定转速测扭力或定扭力测转速)
*具备数据二次处理功能，可将数据或图形进行平滑处理。
*可进行多笔测试数据比较及显示。
*搭配MT-6200 / 7200系列检出器可进行Cogging / Ripple测试。

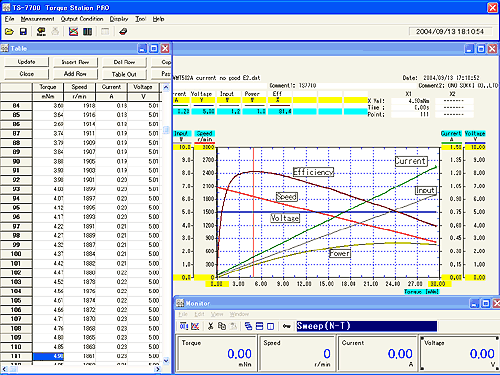

马达特性测试曲线
|
适用马达 |
DC 及 AC 马达 (步进马达除外) |
|
量测参数 |
扭力 , 转速 , 马达驱动电压 |
|
扭力输入 |
Ono Sokki’s 专用量测器 |
|
转速输入 |
MP-981 或 RP 系列传感器 |
|
模拟输入 |
0 ~ ±10 VDC 16通道 (16-bit) A/D 转换器 |
|
量精度
(每秒平均值) |
扭力: ±0.2%/full scale
转速: ±0.02%/full scale
模拟电压: ±0.2%/full scale |
|
计算设定 |
四则运算
输入讯号和量测数据也能设定计算 |
|
量测条件设定 |
扭力计与转速计设定
控制方式: 转速 / 扭力控制
量测方式: 自动 / 手动
可将设定命名储存 |
|
量测功能 |
Sweep - Measurement time: 2 ~ 1000 秒, 量测点: 512 或 1024
Constant - Measurement time: 2 ~ 100,000 秒, 量测点: 512 或 1024
Step - No. of steps: 最多 128 步, 步进时间: 5 ~ 100 秒
重迭显示量测
4点量测 |
|
显示器 |
数值显示: 最多可同时显示23笔数据
趋势显示: 以时间轴显示 |
|
图形显示 |
量测值可任意指定以X或Y轴显示
可扩大 / 缩小图形 , 调整线宽与颜色
可在图形上插入文字框 ( 加入注解等文字 , 并存盘 )
有游标及峰值搜寻
最多重迭显示10组 |
|
表格显示 |
列表显示量测值并可编辑 |
|
比较器 |
上/下限参数设定(最多20点) , 比较判断后输出 |
|
MT 系列 量测接口 |
2 通道 , 可选配升级成 4 通道 |
|
量测值储存 |
储存为专有格式或 .txt 檔 |
|
计算机配置 |
操作系统: Windows XP Professional Edition
传输接口: USB (2.0) x 1, 光驱: CD-ROM
建议配备: CPU: Pentium 4 以上, 内存: 512 MB 以上 |
|
操作环境 |
5 ~ 35°C |
|
电源 |
100 ~ 240 VAC, 50/60 Hz |
|
耗电量 |
100 VA (使用 100 VAC) 以下 |
|
重量 |
约 14 kg |
|
配件 |
AC 电源线, 应用软件 (CD-ROM), USB线(2 m) |
|
TS-0771
扭力模拟输出 |
输出方式: 电压 0 ~ ±10V /满量程
响应时间: 16 ms ~ 1 s |
TS-0772
转速模拟输出 |
输出方式: 电压 0 ~ +10V /满量程
响应时间: 16 ms ~ 1 s |
|
TS-0773
转速脉冲输出 |
将转速输入讯号转换为脉冲输出
输出方式: TTL level |
TS-0774
增加量测接口 |
增加两组检出器输入端子,
可由计算机进行切换 |
|
TS-0775
BA-910A适配卡 |
搭配MT-6555, 6516, 6526 & MT-103A 扭力检出器使用时, 必须配置 |
|
|

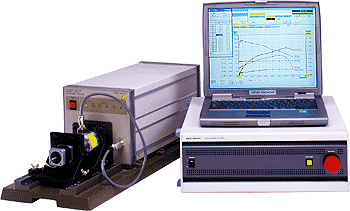

步进马达特性测试系统PV-7700
PV-7700 步进马达扭力特性测试系统，应用Windows窗口操作接口搭配PK系列
扭力检出器可轻易的检测初步进马达的7种特性(θ-T、H-T、Pull-in、Pull-out、Step-angle、Dentent-torque 、angle accurancy)，测试精度达±0.5%/F.S
由于采用高分辨率旋转编码器(1/10000°)，本系统可以进行微步驱动测试
特点:
*采用Windows窗口软件，操作简单、方便。
*采用相位差检测方式，测试精度高 ±0.5%/F.S。
*可同时测试步进马达的7种特性。
*采用高分辨率角度检出器(100,000 P/R)，精度达±0.01度。
PV-7700 扭力-角度 量测
|
量测参数 |
扭力、角度、模拟输入信号 |
|
量测精度 |
扭力 : ±0.5% 满量程时 (每秒平均值)
角度 : ±0.01° (RK系列角度检出器量测时)
模拟输入 : ±0.2% 满量程时 |
|
取样时间 |
4 ms to 1 s (10 µs to 1 ms when Damping measurement is performed) |
|
量测功能 |
1. Pull-in torque, 2. Pull-out torque, 3. θ (theta)-T characteristic,
4. Holding torque, 5. Detent torque, 6. Damping characteristic,
7. Angular accuracy |
|
扭力讯号输出部分 |
相位差式扭力检出信号 |
|
角度讯号输入单元 |
|
角度 |
RK 系列检出器讯号 |
|
输入阻抗 |
约10 Ω |
|
输入频率范围 |
0 ~ 250 kHz |
|
输入讯号放大范围 |
约 11 µAp-p |
|
|
模拟讯号输入单元 |
±10 VDC, 4 通道, 16-bit A/D 转换 |
|
马达控制接口 |
输出配置 : 开集极 (24 VDC , 32 mA 以下)
输出讯号 : 转向讯号 , clock pulse Excitation on/off command signal Power supply output for the interface (5 V & 12 V 切换 )
时间频率 : 1 Hz ~ 800 kHz |
|
PK 传感器界面 |
2 通道 (可由选配增加) |
|
计算机配备 |
操作系统 : Windows XP Professional Edition
传输接口 : USB (2.0) x 1, 光驱 : CD-ROM
建议配备 : Pentium 4 CPU 以上 ; 内存 : 512 MB 以上 |
|
操作环境 |
0 ~ +40°C |
|
电源 |
100 ~ 240 VAC ±10% , 50/60 Hz |
|
耗电量 |
70 VA 以下 (at 100 VAC) |
|
重量 |
约10 kg |
|
配件 |
电源线 , USB 传输线 , 马达讯号连接线 , PV-7700 应用软件 |
|
选配 |
输出形式 : 电压 , 0 ~ ±10 V 响应时间 : 16 ms ~ 1 s
增加 2 通道连接传感器
下单前请说明马达上安装孔的尺寸
联轴器用于连接马达与传感器 . 请于下单前说明所需的尺寸 |
|
