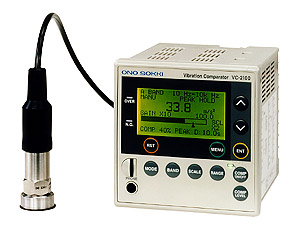

VC-2100是一台振动比较器,可进行长时间振动量监测,采用DSP(信号处理器)因此运算速度快,搭配加速度规,能同时检测两个频带(透过选配功能可增加至3个频带)的参数并进行OK/NG判断,透过RS-232接口测试数据可由计算机进行管理并提供一般量测仪器所具备的功能,如模拟输出等,另外提供了耳机接口,利用加速度规信号转换为声音信号,满足了客户对实际的异常振动”检的出”、”看的见”、”听的到”的要求
配有控制输入端子,客户可利用PLC对本机之继电器进行控制,非常适用于各种生产设备或加工机之振动监测
特点:
*提供AC/DC模拟电压信号，可同时输出。
*背光液晶面板显示，可将测试数据转换为柱状图显示。
*尺寸小，外形采用DIN 96 X 96设计。
*提供一组上下限设定并提供OK/NG判定输出。
*可外接耳机或扩音设备，将加速度规信号转换为声音信号。
|
输入部分 |
输入通道 : 1
输入讯号 : 可选择由加速度规内建放大器或电压输出
输入端子 : Type C02 (BNC) |
|
传感器灵敏度设定 |
1.00x10-2 ~ 9.99x102 mV/ms-2 |
|
输入范围 |
0.1 ~ 5000 m/s2 (* 根据传感器灵敏度设定范围) |
|
频率特性 |
0.8Hz ~ 20kHz (±3dB), 2Hz ~ 15kHz (±0.5dB) |
|
显示器 |
液晶显示器
量测值: 四位数值与棒状图 |
|
分析部份 |
|
可设定频带数 |
VC-2100 |
2 个 (各自独立) |
|
VC-3100 |
3 个 (各自独立) |
|
量测模式 |
VC-2100 |
绝对值 , 峰值 , 最大绝对值锁定 , 最大峰值锁定 |
|
VC-3100 |
绝对值 , 峰值 , 最大绝对值锁定 , 最大峰值锁定 , 波高率 , 波高率锁定 |
|
频宽滤波 |
VC-2100 |
-48dB/oct Butterworth filter for both HPF and LPF
THR, 100, 300, 500, 1k, 3k, 5k, 10kHz |
|
VC-3100 |
-48dB/oct Butterworth filter for both HPF and LPF
THR, 50, 100, 200, 300, 500, 1k, 2k, 3k, 5k, 10kHz |
|
模拟滤波 |
VC-2100 |
高通滤波 : HPF, 10Hz
低通滤波 : LPH, 1k,10kHz (-18dB/oct) |
|
VC-3100 |
高通滤波 : HPF, 3 Hz, 10Hz
低通滤波 : LPH, 1k,10kHz (-18dB/oct) |
|
平均 |
VC-2100 |
无 |
|
VC-3100 |
4, 6, 16, 32, 64 次 , 可选择 |
|
|
比较器输出 |
|
功能 |
每个频宽的判决为独立的可各自计算 |
|
刻度设定 |
最小刻度为满量程的 1% |
|
输出 |
当量测值大于或小于设定值时输出
开集极输出 (20mA以下)
正 / 负逻辑同时输出 |
|
动作时间 |
100ms 以下 |
|
延迟时间设定 |
None, 0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 9, 10 ,15, 20s |
|
|
输出 |
|
模拟输出 |
Thru 输出 : 放大器输入讯号
AC 输出 : 频宽滤波后的讯号
DC 输出 : 绝对值输出
固定输出 : ±5V (Thru , AC) , +5V(DC) |
|
Over 输出 |
输入电压准位设定过小时 , 输出信号
开集极输出 (负逻辑) |
|
其它输出 |
耳机输出 , CAL 讯号输出 |
|
|
记忆部份
(on VC-3100 only) |
|
状态记忆 |
5 种 |
|
数据记忆 |
500 笔数据 (只有判决结果) |
|
|
RS-232C 界面 |
VC-2100 : 9600 bps
VC-3100 : 9600/19200 bps , 可选择 |
|
输出端 |
M3.5 开放接线端 |
|
电源 |
22 ~ 26 VDC 160mA 以下 |
|
操作温度与湿度 |
0 ~ +50°C 85%RH. (不凝结) |
|
重量 |
约 500g |
|
外观尺寸 |
DIN 96(W) x 96(H) x112(D) mm |
|
选配 |
|
积分卡 |
VC-0251 (for VC-2100) , VC-0261 (for VC-3100) |
|
频带扩充 |
VC-0252 (for VC-2100) , VC-0262 (for VC-3100) |
|
电流输出 |
VC-0253 (for VC-2100) , VC-0263 (for VC-3100) |
|

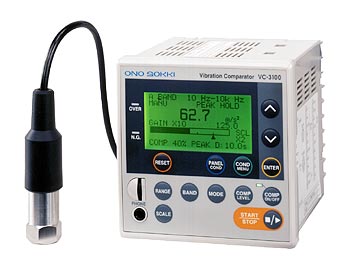

VC-3100振动比较器是一种高性能信号处理器,最适用于轴承类产品或设备利用振动测试的方法,对产品进行质量检测,也能对设备进行磨损、故障诊断,除了进行振动测试外还能进行峰值系数诊断,对轴承异常现象做出精确的判断除了振动量数据显示外还可利用耳机对振动的噪音进行判断,可同时进行3个频带的振动测试,透过RS-232接口,测试数据可由计算机进行管理并提供一般量测仪器所具备的功能,如模拟输出等,能作为自动判断及日常监视器用于各种在线设备的保养及安全维护领域
特点:
*可同时进行3个频带的比较。
*背光液晶面板显示，可将测试数据转换为柱状图显示。
*可外接耳机或扩音设备，将加速度规信号转换为声音信号。
*提供AC/DC模拟电压信号，可同时输出提供FFT或其它仪器使用。
*提供记忆功能，能将测试条件存于内存中，每次开机不需重新设置。
*提供RS-232接口输出，能与计算机进行通讯。
|
输入部分 |
输入通道 : 1
输入讯号 : 可选择内建放大器式加速度规(ICP)或电压信号输入
输入端子 : Type C02 (BNC) |
|
传感器灵敏度设定 |
1.00x10-2 ~ 9.99x102 mV/ms-2 |
|
输入范围 |
0.1 ~ 5000 m/s2 (* 根据传感器灵敏度设定) |
|
频率特性 |
0.8Hz ~ 20kHz (±3dB), 2Hz ~ 15kHz (±0.5dB) |
|
显示器 |
液晶显示器
量测值 : 四位数值与棒状图 |
|
分析部份 |
|
频宽数 |
VC-2100 |
2 个 (各自独立) |
|
VC-3100 |
3 个 (各自独立) |
|
量测模式 |
VC-2100 |
有效值 , 峰值 , 最大值锁定 , 峰值锁定 |
|
VC-3100 |
有效值 , 峰值 , 最大值锁定 , 峰值锁定 , 峰对峰值 |
|
频宽滤波 |
VC-2100 |
高通滤波器,低通滤波器,
THR, 100, 300, 500, 1k, 3k, 5k, 10kHz |
|
VC-3100 |
高通滤波器,低通滤波器,
THR, 50, 100, 200, 300, 500, 1k, 2k, 3k, 5k, 10kHz |
|
模拟滤波 |
VC-2100 |
高通滤波 : HPF, 10Hz
低通滤波 : LPH, 1k,10kHz (-18dB/oct) |
|
VC-3100 |
高通滤波 : HPF, 3 Hz, 10Hz
低通滤波 : LPH, 1k,10kHz (-18dB/oct) |
|
平均 |
VC-2100 |
无 |
|
VC-3100 |
4, 6, 16, 32, 64 times, 可选择 |
|
|
比较器输出 |
|
功能 |
每个频宽的判决为独立的可各自计算 |
|
刻度设定 |
最小刻度为满量程的 1% |
|
输出 |
当量测值大于或小于设定值时输出
开集极输出 (20mA以下)
正 / 负逻辑同时输出 |
|
动作时间 |
100ms 以下 |
|
延迟时间设定 |
None, 0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 9, 10 ,15, 20s |
|
|
输出 |
|
模拟输出 |
Thru 输出 : 放大器输入讯号
AC 输出 : 频宽滤波后的讯号
DC 输出 : 绝对值输出
固定输出 : ±5V (Thru,AC), +5V(DC) |
|
Over 输出 |
输出超过输入 或 A/D 等
开集极输出 (负逻辑) |
|
其它输出 |
耳机输出 , CAL 讯号输出 |
|
|
记忆部份
(on VC-3100 only) |
|
状态记忆 |
5 种 |
|
数据记忆 |
500 比数据 (只有判决结果) |
|
|
RS-232C 界面 |
VC-2100 : 9600 bps
VC-3100 : 9600/19200 bps, 可选择 |
|
输出端 |
M3.5 开放接线端子 |
|
电源 |
22 ~ 26 VDC 160mA 以下 |
|
操作温度／湿度范围 |
0 ~ +50°C 85%RH. (不凝结) |
|
重量 |
约 500g |
|
外观尺寸 |
DIN 96(W) x 96(H) x112(D) mm |
|
选配 |
|
积分 |
VC-0251 (for VC-2100), VC-0261 (for VC-3100) |
|
讯号增频 |
VC-0252 (for VC-2100), VC-0262 (for VC-3100) |
|
电流输出 |
VC-0253 (for VC-2100), VC-0263 (for VC-3100) |
|
Envelope |
VC-0264 (for VC-3100) |
|
波高率计算 |
VC-0264 (for VC-3100) |
|
低通滤波 |
VC-0131 (for VC-3100) |
|
中通滤波 |
VC-0132 (for VC-3100) |
|
高通滤波 |
VC-0133 (for VC-3100) |
|
速度感测过滤 |
VC-0136 (for VC-3100) |
|
将机械系统的振动量量化成与加速度成比例电压信号的检出器就是所谓的加速度规
NP-500/600/3000系列由重量只有0.4g的超微型加速度规、同时检测X、Y、Z三轴加速度规及防水、高灵敏度等17种组成,可依据使用目的、条件及应用方式的不同进行选择
本系列产品内建放大器，不需搭配前置放大器，如拥有本公司频谱分析仪或振动计,可直接连接使用
特点:
*体积小、重量轻、能简单的安装于被测物上，使用简单方便。
*动态范围宽，可以进行微小振动量测。
*机械强度高，适合用于较大振动或高冲击性的环境下使用。
*共振频率高，测试频率宽，在很宽的频率范围内可做到无波形失真测试。
*内建前置放大器，能直接连接本公司频谱分析仪或振动计。
|
特色 |
具 TEDS 功能 , 通用 ,
三轴量测 |
具 TEDS 功能 ,
三轴量测 |
具 TEDS 功能 ,
通过CE认证 |
|
型号 |
NP-3576N10 |
NP-3578N10 |
NP-3331N20*6 |
|
灵敏度*1 (C/(m/s2)) |
1 mV/(m/s2)±10% |
10 mV/(m/s2)±10% |
5 mV/(m/s2)±10% |
|
共振频率 |
35kHz 以上 |
35kHz 以上 |
25kHz 以上 |
|
频率响应范围*2 (Hz) |
0.8Hz ~ 8 kHz ±3dB（X） 0.8Hz ~ 10 kHz ±3dB（Y,Z） |
0.8Hz ~ 8kHz ±3dB（X） 0.8Hz ~ 10kHz ±3dB（Y,Z） |
2Hz ~ 4kHz ±5% |
|
1Hz ~ 5kHz ±1dB（X） 1Hz ~ 8kHz ±1dB（Y,Z） |
1Hz ~ 5kHz ±1dB（X） 1Hz ~ 8kHz ±1dB（Y,Z） |
2Hz ~ 10kHz ±3dB |
|
最大加速度 (m/s2) |
3600 |
360 |
700 |
|
操作环境 ( °C) |
－40 ~ ＋85 |
－40 ~ ＋85 |
－20 ~ ＋85 |
|
外观尺寸 (mm) |
14.2（W）×14.2（D）×14.2（H）
（不含突出部） |
14.2（W）×14.2（D）×14.2（H）
（不含突出部） |
17Hex × 37.5 H |
|
重量 (g) |
11.1 |
11.1 |
50 |
|
特色 |
小型 , 通用 |
小型 , 通用 |
通用 , floating |
|
型号 |
NP-3110 |
NP-3120 |
NP-3121 |
|
灵敏度*1 (V/(m/s2)) |
0.5 mV/（m/s2）±1dB |
1.0mV/(m/s2) ±1dB |
1.0mV/(m/s2) ±1dB |
|
共振频率 |
45kHz 以上 |
50kHz 以上 |
50kHz 以上 |
|
频率响应范围*2 (Hz) |
5Hz ~ 6kHz ±0.5dB |
5Hz ~ 5kHz ±0.5dB |
5Hz ~ 5kHz ±0.5dB |
|
5Hz ~ 15kHz ±3dB |
5Hz ~ 12kHz ±3dB |
5Hz ~ 10kHz ±3dB |
|
最大加速度 (m/s2) |
4400 |
2200 |
2200 |
|
操作环境 ( °C) |
－20 ~ ＋110 |
－20 ~ ＋110 |
－20 ~ ＋110 |
|
外观尺寸 (mm) |
11Hex × 14.5 H |
14Hex × 23H |
17Hex × 32H |
|
重量 (g) |
5.4 |
20 |
34 |
|
特色 |
高感度型 |
高感度型 |
微型 , 轻量化 |
|
型号 |
NP-3130 |
NP-3131 |
NP-3210 |
|
灵敏度*1 (V/(m/s2)) |
10 mV/（m/s2）±1dB |
10mV/(m/s2) ±1dB |
1.0mV/(m/s2) ±0.5dB |
|
共振频率 |
25kHz 以上 |
25kHz 以上 |
80kHz 以上 |
|
频率响应范围*2 (Hz) |
5Hz ~ 4kHz ±0.5dB |
5Hz ~ 4kHz ±0.5dB |
4Hz ~ 2kHz ±0.5dB
2kHz ~ 15kHz ±0.5/±0.8dB |
|
5Hz ~ 10kHz ±3dB |
5Hz ~ 8kHz±3dB |
4Hz ~ 25kHz ±3dB |
|
最大加速度 (m/s2) |
220 |
220 |
4905 |
|
操作环境 ( °C) |
－20 ~ ＋110 |
－20 ~ ＋110 |
－55 ~ ＋125 |
|
外观尺寸 (mm) |
17Hex × 32H |
21Hex × 37.5 H |
φ5.84 × 3.81H |
|
重量 (g) |
46 |
69 |
0.4 |
|
特色 |
微型 , 轻量化 |
微型 , 轻量化 |
防水型 |
|
型号 |
NP-3211 |
NP-3230 |
NP-3310*3 |
|
灵敏度*1 (V/(m/s2)) |
1.02mV/（m/s2）±15% |
1.0mV/（m/s2）±0.5 dB |
1.0mV/(m/s2) ±1dB |
|
共振频率 |
50kHz 以上 |
80kHz 以上 |
35kHz 以上 |
|
频率响应范围*2 (Hz) |
1Hz ~ 10kHz ±5% |
4Hz ~ 2kHz ±0.5dB (X,Y,Z)
2kHz ~ 10kHz ±1dB (X,Y,Z) |
5Hz ~ 5kHz ±0.5dB |
|
0.3Hz ~ 20kHz ±3dB |
4Hz ~ 20kHz ±3dB |
5Hz ~ 10kHz ±3dB |
|
最大加速度 (m/s2) |
4900 |
4900 |
2200 |
|
操作环境 ( °C) |
－54 ~ ＋125 |
－25 ~ ＋105 |
－20 ~ ＋80 |
|
外观尺寸 (mm) |
6.4 × 11.4 × 3.6 H |
12.7(W) × 12.7(D) × 7.1(H) |
17Hex × 59 H |
|
重量 (g) |
0.5 |
2.5 |
59 *5 |
|
特色 |
通过CE认证 |
小型 , 轻量化 |
小型 , 轻量化 |
|
型号 |
NP-3331B*6 |
NP-3412/3414 |
NP-3418 |
|
灵敏度*1 (V/(m/s2)) |
5.0 mV/（m/s2）±1dB |
1.0mV/（m/s2）±1dB |
1.0 mV/（m/s2）±10% |
|
共振频率 |
25kHz 以上 |
40kHz 以上 |
40kHz 以上 |
|
频率响应范围*2 (Hz) |
2 Hz ~ 4 kHz ±5% |
2Hz ~ 8kHz ±0.5dB |
2Hz ~ 6kHz ±0.5dB |
|
2 Hz ~ 10 kHz ±3dB |
0.8Hz ~ 16kHz ±3dB |
0.8Hz ~ 16kHz ±3dB |
|
最大加速度 (m/s2) |
700 |
2200 |
2200 |
|
操作环境 ( °C) |
－20 ~ ＋110 |
－30 ~ ＋110 |
－30 ~ ＋110 |
|
外观尺寸 (mm) |
17Hex × 37.5 H |
NP-3412：10Hex × 12.5 H
NP-3414：8Hex × 11 H |
7Hex × 11.5 H |
|
重量 (g) |
50 |
NP-3412：5.5 g
NP-3414：3.5 g |
1.9 |
|
特色 |
微型 , 三轴量测 |
通用型 , 三轴量测 |
|
型号 |
NP-3560B |
NP-3572/3574 |
|
灵敏度*1 (V/(m/s2)) |
1.02mV/（m/s2）±10% |
1.0mV/（m/s2）±10% |
|
共振频率 |
55kHz 以上 |
40kHz 以上 |
|
频率响应范围*2 (Hz) |
2Hz ~ 5kHz ±0.5dB（X) |
1Hz ~ 5kHz ±1dB（X,Y） |
|
2Hz ~ 10kHz ±0.5dB（Y,Z） |
1Hz ~ 8kHz ±1dB（Z） |
|
最大加速度 (m/s2) |
4900 |
3572：4000
3574：400 |
|
操作环境 ( °C) |
－54 ~ ＋121 |
－50 ~ ＋110*4 |
|
外观尺寸 (mm) |
10.2（W）×10.2（D）×10.2（H）
（不含突出部） |
14.2（W）×14.2（D）×14.2（H）
（不含突出部） |
|
重量 (g) |
50 |
8.1 |
|
特色 |
小型 , 三轴量测 |
小型 , 轻量化 |
|
型号 |
NP-550 |
NP-602 |
|
灵敏度*1 (V/(m/s2)) |
1.0mV/（m/s2）±20% |
1.02mV/(m/s2) ±1dB |
|
共振频率 |
35kHz 以上 (Z) |
20kHz 以上 |
|
频率响应范围*2 (Hz) |
5Hz ~ 2.5kHz ±0.5dB(X,Y) |
3Hz ~ 5kHz ±0.5dB |
|
5Hz ~ 4kHz ±0.5dB(Z) |
3Hz ~ 12kHz ±3dB |
|
最大加速度 (m/s2) |
1500 |
4905 |
|
操作环境 ( °C) |
－20 ~ ＋110 |
－55 ~ ＋125 |
|
外观尺寸 (mm) |
41(W) × 41(D) × 31(H) |
11.1Hex × 7.1H |
|
重量 (g) |
50 |
5 |
|
*1: 不同型号的灵感度变化 (每个不同),在上表中的值是出厂设定值,并非测量精度,若对各自的灵敏度值进行校正后,任一感测
器均能在同样的条件下达到同样精度的测量,与传感器的类别无关.
*2: fc 根据放大器的时间常数来设定.
*3: 通过日本JIS C 0920认证,安全等级 Class 7.
*4: 传感器本身的操作环境. 若包含讯号线应为 -25 ~ 105°C.
*5: 不包含讯号线.
*6: 通过CE认证(讯号线30m以下). |
将机械系统的振动量量化成与加速度成比例电压信号的检出器就是所谓的加速度规
NP-2000系列有重量0.6g的微型加速度规、普通型及耐高温型等6种所组成，可依据测试需求、条件及应用方式进行选择,由于采取电荷输出方式,并无内建放大电路，需外接电荷放大器使用,与内建放大电路的加速规相比,具有较好的耐温性,常用于高温环境下使用
特点：
*体积小、重量轻、能简单的安装于被测物上，使用简单方便。
*动态范围宽，可以进行微小振动量测。
*机械强度高，适合用于较大振动或高冲击性的环境下使用。
*共振频率高，测试频率宽，在很宽的频率范围内可做到无波形失真测试。
*与内建放大电路的加速规相比，具较好的耐温性，适用于高温环境下使用。
|
特色 |
小型 , 轻量化 |
小型 , 通用 |
小型 |
|
型号 |
NP-2110 |
NP-2910 |
NP-2810 |
|
灵敏度*1 (C/(m/s2)) |
0.16pC/（m/s2）±2dB |
0.3pC/（m/s2）±2dB |
1.2pC/（m/s2）±2dB |
|
共振频率 |
40kHz 以上 |
60kHz 以上 |
40kHz 以上 |
|
频率响应范围*2 (Hz) |
fc ~ 10kHz ±0.5dB |
fc ~ 10kHz ±0.5dB |
fc ~ 6kHz ±0.5dB |
|
fc ~ 20kHz ±3dB |
fc ~ 20kHz ±3dB |
fc ~ 15kHz ±3dB |
|
最大加速度 (m/s2) |
10000 |
50000 |
20000 |
|
操作环境 ( °C) |
-20 ~ +160 |
-20 ~ +160 |
-20 ~ +160 |
|
外观尺寸 (mm) |
φ6.5 × 3.7H |
7Hex × 10H |
12Hex × 16H |
|
重量 (g) |
0.6 |
2 |
12 |
|
特色 |
通用型 |
通用型 , 高灵敏度 |
小型 , 耐高温 |
|
型号 |
NP-2120 |
NP-2130 |
NP-2710 |
|
灵敏度*1 (C/(m/s2)) |
5pC/（m/s2）±2dB |
10pC/（m/s2）±2dB |
0.31pC/（m/s2）±10% |
|
共振频率 |
30kHz 以上 |
25kHz 以上 |
50kHz 以上 |
|
频率响应范围*2 (Hz) |
fc ~ 5kHz ±0.5dB |
fc ~ 5kHz ±0.5dB |
fc ~ 10kHz ±5% |
|
fc ~ 12kHz ±3dB |
fc ~ 10kHz ±3dB |
fc ~ 20kHz ±3dB |
|
最大加速度 (m/s2) |
8000 |
5000 |
22600 |
|
操作环境 ( °C) |
-20 ~ +160 |
-20 ~ +160 |
-70 ~ +260 |
|
外观尺寸 (mm) |
14Hex × 23.5H |
17Hex × 32H |
7.9Hex × 8.4H |
|
重量 (g) |
25 |
42 |
2 |
|
■ 使用CH-6130/CH6140等转接头需搭配NP-2000系列
*1 : 传感器灵敏度指示的±2dB不是指测量的精度误差,而是指各个传感器灵敏度的标准差距 (个体之差)。
若对各自的灵敏度值进行校正后,任一传感器均能在同样的条件下达到同样精度的测量。1G≒9.8m/s2。
*2 : fc 根据放大器的时间常数来设定 |
|
