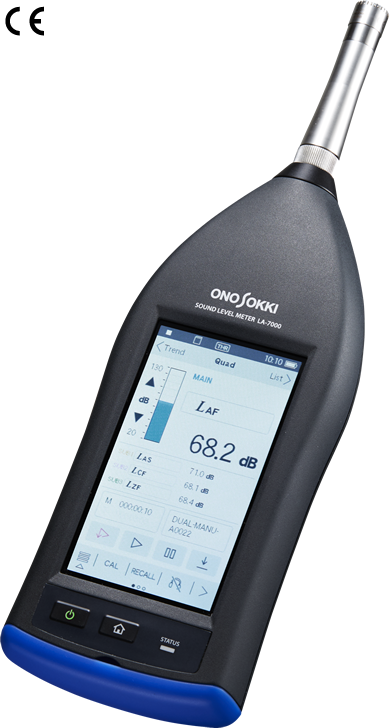

LA-7500　精密声级计

LA-7200　普通声级计

计量法型式认定编号

TF172

TS171

适用规格

JIS C 1509-1：2017 Class 1
JIS C 1516：2014 Class 1

JIS C 1509-1：2017 Class 2
JIS C 1516：2014 Class 2

IEC 61672-1：2013 Class 1

IEC 61672-1：2013 Class 2

ANSI S1.4-2014/Part1 Class1

ANSI S1.4-2014/Part1 Class2

测量频率范围

10 Hz～20 kHz

10 Hz～8 kHz

测量电平范围（JIS,IEC）

A: 24～138 dB
C: 32～138 dB
Z: 38～138 dB

A: 23～138 dB
C: 30～138 dB
Z: 36～138 dB

本体噪声

A: 16 dB 以下
C: 24 dB 以下
Z: 30 dB 以下

A: 17 dB 以下
C: 24 dB 以下
Z: 30 dB 以下

传声器

MI-1271

MI-1471

传声器前置放大器

MI-3270

线性范围

扩展量程: 110 dB／普通量程: 80 dB

测量量程

20～130 dB(宽量程)/60～130 dB/50～120 dB/
40～110 dB/30～100 dB/20～90 dB/10～80 dB

基准量程

50～120 dB

时间计权特性 例LAF

F（快）, S（慢）, I（冲击）, 10 ms

频率计权特性 例LAF

A，C，Z特性

测量项目

Lp, Leq, LE, Lmax, Lmin Lpeak,
LN (L5, L10, L50, L90, L95, Lhigh, Llow, Lave. 其中的任意2个LN值)

采样周期

15.6 μs (L_p, L_eq, L_E, L_max, L_min, L_peak), 100 ms (L_N)

测量时间

例：每小时测量10分钟，共测量24小时的设定如下。
M.T：10 min，P.T：1h，T.T：24h

测量时间（ Meas. Time）

手动(OFF),任意设定 0.1～199 hour 59 min 59.9 sec 最小间隔：0.1 sec

测量周期（Period Time）

1 min～24 hour  最小间隔：1 min

测量总时间（Total Time）

0.1 sec～999 hour 59 min 59.9 sec 最小间隔：0.1 sec

测量开始方式

手动，内部时钟，内部计数器，电平触发

表示器功能

触摸式彩色带背光4.3英寸液晶表示器

数字表示

4位 / 分辨率0.1 dB / 表示周期 1 s

棒状指示表示

扩展量程: 范围100 dB／普通量程: 范围70 dB

电池余量表示

4阶段表示

存储功能

保存于SD/SDHC存储卡内（ SDHC存储卡　最大32 GB）

存储模式

MANUAL（CSV格式）,AUTO（瞬时值,计算值,CSV）……标配功能
LOGGING（瞬时值10 ms or 100 ms,CSV格式）……………标配功能
RECORD（WAVE格式 : 采样频率64 kHz）…需要选配功能LA-0704

设定条件保存

PanelCondition 内部存储器
（内部设定条件 5个　,EZ测量条件 5个 / SD存储卡，断电储存器）,
SDHC存储卡

简易测量模式

共5模式
（EZ1:LAeq+LCpeak,EZ2:Record,EZ3:Logging 100 ms,EZ4:NC,EZ5）

计时功能

内置（年 / 月 / 日 以及 时：分）

联系工作时间：约1年（充电时间：完全放电状态需要24小时）

校准履历记录功能

内部存储器（保存件数：约100件）

内容（校准值，调整VR位置,使用校准器/内部基准信号,校准日时）

后备辅助功能

在内部存储器内保存测量设定条件

校准

基准信号（与外接仪器连接使用的输出信号）

通过内藏信号发生器产生校准信号(1 kHz 正弦波)

普通量程时满量程的 -6 dB(扩展量程时满量程的 -16 dB)

推荐校准器

SC-3120,SC-2500

SC-3120,SC-2500,SC-2120A

输出/

输入

Phone 输出信号(耳机输出信号)

实际的声音信号声或录音回放声,
使用1/1倍频程滤波功能或选配LA-0702 1/3倍频程滤波功能通过指定的1个1/1或1/3
倍频程频段的实际的声音信号声或录音回放声
最大输出功率 0.03 mW(63Ω： 1 kHz条件下)，信号插孔(双通道3.5 φ)

AC 交流信号输出

A/C/Z频率加权的主测量信号连动输出

AC 交流信号输出电压

输出电压：0.707 Vrms ±5 ％ (普通量程) ,
2.236 Vrms (扩展量程) ±5 ％ 全量程输入 / 1 MΩ负载,
失真率0.2 %以下,
负载电阻 10 kΩ 以上 / 偏移电压 ±30 mV以内,
输出阻抗50 Ω ± 2 %

AC/DC 交流/直流信号输出

DC直流，AC-Z交流(Z频率特性)，Through共3种选择

DC 直流信号输出电压

2.5 V ± 20 mV(普通量程，扩展量程) 全量程输入/ 1 MΩ负载,
量程系数0.25 V ± 10 mV / 10 dB，负载电阻 10 kΩ 以上,
输出阻抗50 Ω ± 2 %

AC-Z交流(Z频率特性)信号输出电压

输出电压：0.707 Vrms ±5 ％ (普通量程) ，2.236 Vrms (扩展量程) ±5 ％
全量程输入 / 1 MΩ负载时，失真率0.2 %以下,
负载电阻 10 kΩ 以上 / 偏移电压 ±30 mV以内, 输出阻抗50 Ω ± 2 %

Through 交流信号输出电压

0.707 Vrms± 5 % (普通量程，扩展量程)

全量程输入 / 1 MΩ负载时，失真率0.2 %以下

外部控制信号输入

动作：清零后测量开始。控制电压：无电压接点输入

输入脉冲幅：200 ms以上，绝对最大电压：24.0 V

通信接口

RS-232C

传送速度：9,600，115,200 bps。多用途I/O电缆(另外购买)

USB

支持USB (Ver.2.0)数据通信,

USB通信电缆：USB(A) – 微型USB（雌） (另外购买)

外部存储器

SD/SDHC存储卡，最大SDHC 32 GB

配套延长电缆（传声器延长）^※2

AG-3400系列（CE标识符合30 m以内），电缆最大延长103 m（AG-3305） 超过5m时，有补偿功能。

电源

・5号干电池(碱性或充电式) × 4节
・USB供电（工作电压范围：DC 4.75～5.25V）
・外部电源AC交流适配器（PB-7090 消费电力AC100 V时、约7 VA）

外部電源動作機能

与AC交流电源适配器供电联动的本机电源开关功能。使用外部电源开启模式时，内部电池不进行供电。通过电池盒内的设定开关进行设定。（标配功能）

防风罩补偿功能

补偿由于安置防风罩产生的影响。
※使用防风罩也能符合IEC61672-1标准

电池使用寿命(连续工作)^※3

碱性电池 LR6：约12小时，Ni-MH充电式电池：约12小时

使用(保存)温度范围

−10 ～ 50 ºC (−20 ～ 60 ºC)

使用(保存)湿度范围

20 % ～ 90 % RH (10 ～ 90 % RH)）但不结露

外形尺寸

约 90 mm (W)×279 mm (H)×42 mm (D)

重量(包括电池)

约 540 g（包括电池）

付属品

AC交流适配器(PB-7090)※
信号电缆（AX-501）,
防风罩（φ７0 mm）,
防脱带,5号碱性电池4个,
便携提箱（包括肩带）,
SDHC存储卡 (4G),
使用说明书（电子版CD光盘）,
简易操作说明
