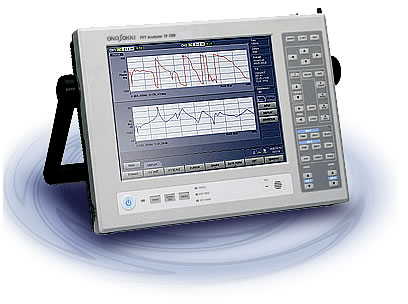

输入频道

2 个频道

输入配置

独立绝缘接地方式

输入接头

BNC (C02 type)

传感器电源
 (CCLD)

由输入讯号端插座 (BNC接头) 供应传感器电源 : +24V／4mA

IEEE1451.4 (TEDS)

支持 IEEE1451.4 (TEDS) 规格的传感器

输入阻抗

1MΩ ± 0.5% 100pF 以下

输入损耗

AC: 0.5Hz 以下为 -3 dB
DC: －

• 当使用CCLD时会自动设定为AC

最大输入电压

100VrmsAC (50Hz)

输入电压的振幅范围

• -40dBVr ~ 30dBVr 共8段

输入量程设定

10 dB

输入电压位准显示

超过: 红色 LED 亮 (95% F.S. 或以上)
适当: 绿色 LED 亮 (-12dB F.S. 或以上)

自动电压位准设定

依据输入电压信号自动调整适当之电压位准

A/D 转换器

16 bits

动态范围

90dB 或以上 :  +30 ~ -30dBVr
70dB 或以上 :  -40dBVr
800 线 , Hanning window , 50 次的平均 , 20°C , 高通滤波器 OFF

Harmonic distortion

-80dB 以下

失真

-80dB 以下

振幅平坦度

20kHz 以下 ±0.1dB
20kHz ~ 100kHz ±0.2dB (0dBVr 以下)

全量程精度

±0.1dB 在 1kHz 时

线性振幅

±0.015％ 在全量程时

Cross-talk

-100dB 以下

频道间增益精度

20kHz 以下 :  ±0.1dB (0dBVr 以下)
20kHz ~ 100kHz : ±0.2dB (0dBVr 以下)

• 增益值精度计算为同一个电压量程

频道间相位精度

20kHz 以下 :  ±0.5deg (0dBVr 以下)
20kHz ~ 100kHz :  ±1.0deg (0dBVr 以下)

• 相位精度在Equalize OFF 下 , 电压为同一量程
  Equalize ON 下 , 同一电压量程  ±0.1deg (typ.)

DC 补偿

－60dB F.S. : 自动归零 ON, +30 ~ -20dBVr range (DC 偶合)
－40dB F.S. : 自动归零 ON,  -30 ~ -40dBVr range (DC 偶合)
自动归零 : 全频道共同设定

触发器

触发功能启动 "TRIG ON" 灯亮起
开始触发时 (TRIG'D) 熄灭

触发点 : ±8191
触发模式 : 无／重复／单点／单次
触发源 : 频道1、2 , 外部触发讯号
触发向 : 向上触发(＋)、向下触发(－)、任意触发(±)
Hysteresis level : 任意设定
触发量程 : 任意设定

● 外部触发

滤波

• 无法同时使用两种滤波

外部取样输入

●BNC (C02 type) 输入

●R03-R6F 输入: REV SENSOR Connector

• 可选择 BNC (C02 type) 输入或旋转编码器输入(不可同时输入)

线控器

DS-0295 可控制 开／关 及其它操作

语音标示 输入/ 输出

利用内建麦克风与扬声器进行语音录放功能 , 语音标记可以与量测数据连结储存

外部麦克风输入 : φ2.5 音源接头 (L)
外部扬声器输出 : φ3.5 音源接头 (L)

显示方式

一个画面／二个画面／ 三个画面／四个画面／重迭显示

3D 彩色显示

●X 轴
  取样 : 16384 (MAX) , 间隔 : 6400 (MAX)
●Z 轴
  10/20/30/50/100/200/400 , Z 轴 角度 : 45/60/75/90
●Y 轴
  50/100/150/200
●显示方式
  3D / 3D & 数据 / 3D & 数据 & 轨迹

清单显示模式

Harmonic /Total Harmonic Distortion

峰值列表显示／任一点列表显示／倍频列表显示

标记功能

输入 : 手写笔直接标记
色彩 : 8 色
线条形式 : 3 种
显示 : 显示／隐藏

搜索功能

Delta function X mode／Y mode／XY mode
部分 OA／Peak／p-p／MAX-MIN

Y轴单位

rms／PEAK／0-p／p-p／V／V2／PSD／ESD
自动单位变换功能
【由微积分引起的单位变换 (位移 ←→ 速度 ←→ 加速度)】

Y轴量程

自动／手动／预设／增益值／相位展开功能／延迟

Y轴单位

Hz／ r/min ／Order (* under development) ／s（sec）／EXT

X轴量程

Zooming with default／delta cursor

计算功能

微分 / 积分／FRF 等化／反傅立叶转换／ 希尔伯特转换／半值法求阻尼系数

尺寸

10.4"

类型

TFT 彩色液晶触控面板

分辨率

800 x 600 dots

背光

冷阴极管

频率精度

读取值得 ±0.005% (±50ppm)

频率范围

10mHz ~ 100kHz

取样频率

频率范围 x 2.56 (内部取样)

取样／分析 点数

重迭处里

MAX／66.7％／50％／0％／随意设定

窗型函数

Rectangular／Hanning／Flat-top／Force／Exponential／User-defined

延迟功能

以频道1为基准 , 通道2的窗口时间比频道1窗口要延迟 , 可在0 ~ 8191点内逐点设置

时间轴波形处里功能

可用软件进行时间轴波形处理
一次微分、二次微分／一次积分、二次积分
绝对值转换／DC 消除／趋势消除 ／平滑功能 ／希尔伯特转换

时间分析

40kHz／2 频道 (内部取样 : 4096 点)

加强搜索

分辨率计算 : x32
Y轴精度 : ±0.1dB

平均模式

平均数设定 : 1 ~ 65535
平均时间设定 : 0.1 ~ 999 秒 (0.1秒为单位)
可以在次数和时间两者之间选择平均停止的条件


A／D 过载取消／Double hammer cancel／平均值选择功能 (ADD+1)／平均化返回功能

FFT operation

32 位浮点运算 (IEEE 单精度格式)

时间域

时间轴波型／Auto-correlation function／Cross-correlation function／脉冲响应／Cepstrum/Liftered envelope／Hilbert transform

振幅域

振幅率密度函数／振幅率分布函数

频率域

数据记录

数据档案

内存容量 : 200 笔数据以下 , 视CF卡容量

档案格式

可同时记录分析数据的三种格式 : DAT, TXT and BMP (TXT 和 BMP 可不记录)

面版状态储存

10 种

面版状态储存内容

可记录面板上的软硬件设定

语音备忘录储存

200 笔数据以下 (视CF卡容量)

手写备忘录储存

200 笔数据以下 (视CF卡容量)

记忆设备

可选择内建内存或CF卡


USB 界面

外部扬声器输出
(SPEAKER)

打印输出

界面 : USB
设备 : 热感式打印机
来源 : 实时数据、储存数据

屏幕输出

输出端 : 2 (Ch1 和 Ch2 单独输出)
输出电压 : 对应于输入电压满量程 F.S. , 1Vrms F.S. ±1% (1kHz 正弦波 , 1MΩ 负载时)
阻抗 : 约33Ω
来源 : 输入讯号
接头 : φ=2.5 音源接头

频道

1

输出接头

BNC (C02 type)

D／A 转换器

16 bits

最大输出电压

±10V (振幅 + DC 偏置)

振幅分辨率

约 2.5mV

偏移解析率

约 5mV

输出格式

不平衡输出

保护回路

短路保护

绝缘

无绝缘

输出阻抗

0Ω : 低阻抗输出 (不平衡)
50Ω : ±10％

输出电流

50mA (但超过10mA 时 , 不再规定其高次谐波失真、平坦度和峰值系数)

输出模式

●连续

●Burst

- 可在1 ~ 32767 之间每一个周期单位设定
- 间隔62.5μs ~ 524s (可每隔 62.5 μs 为一个单位进行设定)
- 单一周期
- 连讯讯号
- 可以设定时间

●正弦波扫频

- 可以结合扫频平均输出

Taper function

使信号的输出 ON / OFF 缓慢地近行增加或减少

- 上升时间: 1ms ~ 32s (每 1-ms 为一格)
- 下降时间: 1ms ~ 32s (每 1-ms 为一格)

频率范围

0.1mHz ~ 100kHz (正弦波) , 不可限制范围

Harmonic distortion

-70dB 以下 (1V0-p 时)

输出 ON/OFF

●由讯号开关控制输出ON or OFF (启动时为OFF)

●ON/OFF 为同一颗钮

输出波形

Sine wave, Swept sine, Pseudo random, Random, Impulse

分析长度

256 ~ 4096

细部区段分析

所以波形皆可分析

频谱平坦度

±1.0dB 以下 : 20kHz ~ 100kHz
±0.2dB 以下 : 0 ~ 20kHz

峰值系数

Sine wave : 约 1.41
Swept sine : 约 1.4 to 1.6
Pseudo random: 3.3 以下
Random: 3.3 以下
Impulse: 32.0 以下

滤波器

模拟滤波 : -3dB/oct ±1.0dB (20Hz ~ 20kHz)

设定检视

列表显示设定条件
可以设定条件储存为 XML 格式

遥控器 (选配)

●操作钮 : 5 （START/STOP/F1/F2/F3）
●Following functions are settable at F1, F2, F3

时间

日期 (年 / 月 / 日) , 时间 (时 / 分 / 秒)

操作确认声

可以设定确认音效 ON or OFF (警示音效 ON／OFF 为连动)

错误警示声

可以设定警示音效 ON or OFF (确认音效 ON／OFF 为连动)

电源

输入电压 : 10.5 ~ 16.5VDC

电源接头

DC 电源插头 (EIAJ TYPE5)
外侧 : 负极 , 内侧 : 正极

耗电量

约 60 VA (AC  整流器)

操作环境

0 ~ +40°C

储存环境

-10 ~ +50°C (包含备用电池)

接地端子

抗干扰接地端子

外部尺寸
(不含手把)

328mm(W) x 246mm(D) x 88mm(H) (不含电池)
328mm(W) x 246mm(D) x 120mm(H) (含电池)

本机调架

VESA 规格 100 x 100 (mm)／Can be suspended by attaching a φ5 adapter

触控笔

内藏触控笔

手把可转角度

0° (上部水平)／30°／60°／90°／110°／130°／180° (下部水平)

冷却

内建风扇强迫风冷
运转噪音 : 32.5dB(A) (参考值)

重量

约 3.5kg / 约 4.8kg (含电池)

标准附件

・CF-0792 电池
・CF-0701 屏幕保护面板
・CF-0702 触控笔
・CF-0703 USB 传输线
・SQ60W15P-03 AC 整流器

输入电压

100 ~ 240VAC

输入频率

50／60Hz

输出电压

额定电压 15V

安全标准

通过日本国家电力规范 CE／ÜL

电池

锂电池

外观

固定在本机背后(可拆卸)

使用时间

一般操作下可用4小时(2 的频道 FFT 分析／讯号输出／无选配／室温 25°C)

电量显示

用备用电池时会显示剩余电量(4段显示)

低电量显示

在显示低电量后自动关机

充电

本机关闭时 , 接上AC 整流器即可充电

充电时间

约 8 小时 (电源关闭)

型号

品名

CF-0722

轨迹分析程序 (比例分析)

CF-0771

单信道讯号输出模式

CF-0701

屏幕保护面板

CF-0702

触控笔

CC-0025

软式提袋

CC-0071A

硬式携带箱

DS-0295

遥控器

Rack Mount Adapter

型号

品名

BL-112UI

打印机

HM-131

麦克风
